TSA 325 NT * Sistema de puertas giratorias automáticas para puertas de tres o cuatro hojas con numerosas áreas de aplicación
- Solución de automatismo muy silenciosa y resistente al desgaste con una altura del aro mínima de 200 mm
- Ajuste preciso de las hojas de la puerta con las paredes laterales
- Elevado efecto de aislamiento contra corrientes de aire, inclemencias climáticas y ruidos
- Velocidad automática ajustable para adaptarse al tráfico de paso
- Función servo para la asistencia por motor en caso de apertura manual de la puerta
- Opción de uso manual para poder realizar por ejemplo las tareas de limpieza
- Conectables y con estándar abierto (BACnet) integrables en la automatización de edificios
- Reconocimiento y registro independiente de errores
- Entradas y salidas parametrizables para diversas funciones
- Batería integrada para apertura de emergencia en caso de errores relevantes para la seguridad, como corte de suministro eléctrico
Áreas de aplicación
- Sistemas de puerta de 3 o 4 hojas
- Puertas interiores y exteriores con una elevada frecuencia de paso
- Entradas de edificios representativos con gran incidencia de luz
- Fachadas con estructuras de montantes estrechos
- Fachadas de vidrio con las máximas exigencias de diseño
- Posibilidad de diámetros interiores de 1800 a 3600 mm
- Los sistemas de perfiles adecuados son los sistemas de perfiles con perfilería delgada y vidrio ISO y MONO
Situaciones de instalación en objetos y vídeos de referencia

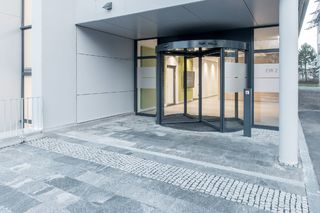

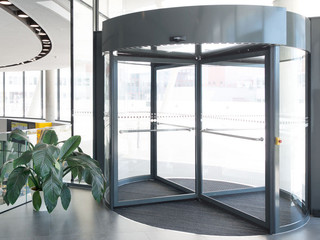

Puerta giratoria todo vidrio GEZE TSA 325 NT instalada en el centro de desarrollo Leonberg
El sistema de puerta giratoria automático de puertas de tres o 4 hojas ofrece no sólo un confort de paso óptimo, sino también un diseño moderno. © GEZE GmbH

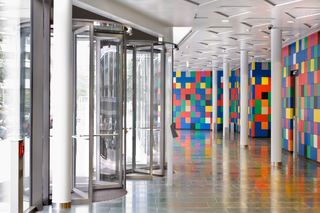

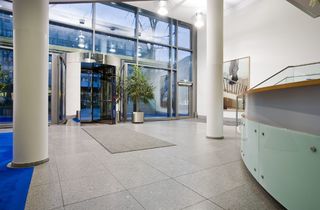

Puerta giratoria con semiautomatismo GEZE TSA 325 en la central ÖAMTC de Viena
La entrada principal y lateral es una puerta giratoria semiautomática GEZE TSA 325. Puertas de emergencia y cortafuegos con diferentes cierrapuertas GEZE TS 5000 ISM (E-ISM, EFS). Sistemas de extracción de humos y calor en el taller RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
Especificaciones del producto
| TSA 325 NT | |
| Manejo manual | Si |
| Con reductor de velocidad (opcional) | Si |
| Con automatismo de posicionamiento (opcional) | Si |
| Manejo totalmente automático | Si |
| Función Servo | Si |
| Idoneidad para puertas de rutas de evacuación y emergencia | No |
| Función Break-out (BO) | No |
| Diámetro interior (mín.) | 1800 mm |
| Diámetro interior (máx.) | 3600 mm |
| Para sistemas de puerta de 3 hojas | Si |
| Para sistemas de puerta de 4 hojas | Si |
| Altura paso libre | 3000 mm |
| Altura de la cubierta (mín.) | 200 mm |
| Versión partes laterales | VSG de 10 mm, panel con relleno de 22 mm, panel liso de 34 mm, vidrios especiales bajo solicitud |
| Versiones constructivas del techo | Techo guardapolvo con cubierta de madera, cobertor de chapa óptico, techo impermeable con vierteaguas |
| Iluminación | en la variante con techo |
| Revestimiento del suelo | Alfombra estriada, alfombra según deseo del cliente |
| Instalación de cortina de aire | Cortina de aire eléctrica, Cortina de aire de agua caliente, en función de la version constructiva del techo |
| Disposición cierre nocturno | Interior, Exterior |
| Tipo cierre nocturno | Manualmente |
| Modelo cierre nocturno | VSG de 10 mm, Vidrio ISO de 22 mm, panel con relleno de 22 mm, vidrios especiales bajo solicitud |
| Bloqueo | Manualmente, Barra, electromecánica |
| Tiradores de la puerta horizontales o verticales | Si |
| Aro de suelo | Si |
| Automatismo de pavimento | Si |
| Pulsador para discapacitados | Si |
| Conformidad estándar | DIN 18650, EN 16005 |
