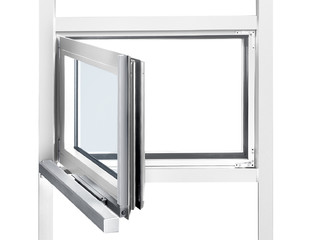

RWA 105 NT * Sistema de apertura y cierre para construcciones de poste-travesaño
- Solución de sistema con pistón eléctrico E 250 NT y un juego de consolas con bloqueo
- Bloqueo mecánico doble en el borde de cierre principal a través del pistón eléctrico
- Espacio necesario en el bastidor muy reducido
- Gran ancho de apertura con un recorrido de pistón reducido en menos de 60 segundos
- Posibilidad de funcionamiento sincro con dos automatismos para hojas de ventana anchas
- IQ windowdrive - Unidad inteligente de control del motor
Áreas de aplicación
- Sistema de ventilación natural y de extracción de humos y calor, aireador de extracción natural de humo y calor
- Apertura y cierre de ventanas con apertura interior con hojas batientes, abatibles y oscilantes en fachadas muro cortina
- Montaje en ventanas de madera, plástico o metal
Situaciones de instalación en objetos y vídeos de referencia
RWA 105 NT en el LTU Arena
Bloqueo mecánico doble en el borde de cierre principal a través del accionamiento de husillo eléctrico © MM Fotowerbung / GEZE GmbH
RWA 105 NT en el LTU Arena
Gran ancho de apertura con un husillo reducido en menos de 60 segundos © MM Fotowerbung / GEZE GmbH
RWA 105 NT en el LTU Arena
Foto aplicación del producto de RWA 105 NT y tecnología de ventanas en LTU Arena, Düsseldorf. © MM Fotowerbung / GEZE GmbH
Especificaciones del producto
| RWA 105 NT | |
| Espacio requerido (mín.) | Marco embellecedor: 18 mm, hoja: 38 mm, altura muro cortina máx. 125 mm |
| Medidas permitidas borde de cierre principal Solo para marcos de aluminio y de madera | Dependiendo del recorrido |
| Medidas permitidas borde de cierre principal Solo para marcos de PVC | Dependiendo del recorrido |
| Medidas permitidas borde de cierre principal Syncro para marcos de aluminio y de madera | Dependiendo del recorrido |
| Medidas permitidas borde de cierre principal Syncro para marcos de PVC | Dependiendo del recorrido |
| Alturas de hoja para Solo y Syncro | Dependiendo del recorrido |
| Fuerza de compresión (máx.) | 750 N |
| Fuerza de empuje | 750 N |
| Fuerza de tracción | 750 N |
| Peso de carga (máx.) | 30 kg/m² |
| Tensión de servicio | 24 V (de +30 % a -20 %) |
| Tensión de servicio | 24 V DC |
| Consumo de corriente | 1 A |
| Consumo eléctrico según las áreas de aplicación | Ventilación (24V): 0,9 A, RWA (18 V): 1,0 A |
| Consumo de potencia | 22 W |
| Ondulación residual | 20 % |
| Duración de conexión | 30 % |
| Longitud del cable de conexión | 2 m |
| Sección transversal de hilo mín. | 0.75 mm² |
| Número de hilos | 4 hilos |
| Temperatura de servicio | -5 - 75 °C |
| Grado de protección | IP65 |
| Clase de protección | III |
| Cerrojo y ángulo de reenvío auxiliar | Si |
| Desconexión de fin de carrera extendida | Sensor interno |
| Desconexión de fin de carrera introducida | Sensor interno |
| Desconexión por sobrecarga | Si |
| NRWG comprobado | Si |
| Apto para KNX | Sí |
| Ventana oscilante HACIA DENTRO montaje en hoja | Si |
| Ventana batiente HACIA DENTRO montaje en hoja | Si |
| Ventana abatible HACIA DENTRO montaje en hoja | Si |
Descargas
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Robert Les / GEZE GmbH
Variantes y accesorios
* Nota acerca de los productos mostrados
Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
